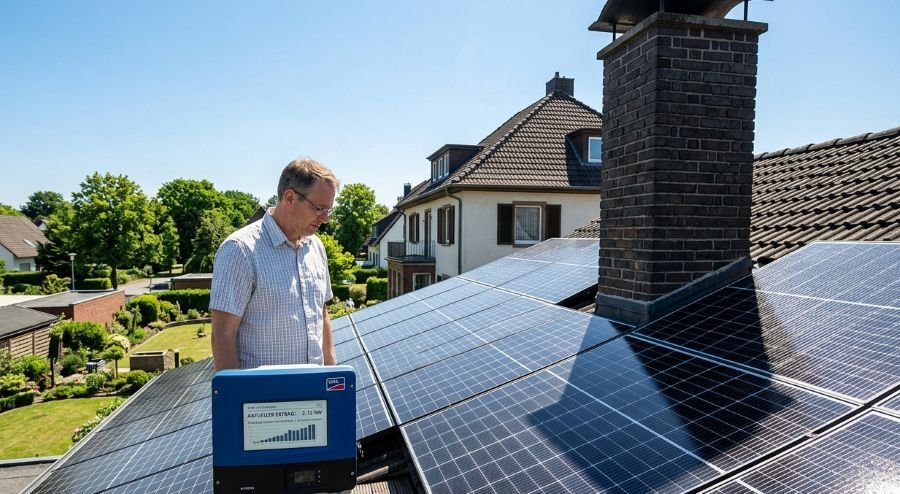

Es ist ein wolkenloser Junitag, die Sonne brennt vom Himmel, und Markus wirft einen zufriedenen Blick auf das Display seines Wechselrichters. Doch statt der erwarteten Spitzenleistung zeigt die Anlage nur rund 70 Prozent dessen, was eigentlich möglich sein müsste. Erst beim genaueren Hinsehen fällt ihm auf: Der Schornstein des Nachbarhauses wirft zwischen 10 und 13 Uhr einen schmalen Schatten quer über zwei seiner Module. Nur ein paar Stunden täglich, nur ein paar Quadratdezimeter Fläche. Und trotzdem fehlt am Jahresende ein vierstelliger Betrag an Ertrag. Wer eine PV-Anlage betreibt oder plant, sollte verstehen, warum ausgerechnet die Verschattung so eine unverhältnismäßig große Wirkung entfaltet – und was sich konkret dagegen tun lässt.
Warum Verschattung so überproportional schadet
Der Grund liegt in der Reihenschaltung. Innerhalb eines Moduls sind die Solarzellen elektrisch in Serie verschaltet, und mehrere Module bilden gemeinsam einen String. In einer Reihenschaltung bestimmt das schwächste Glied den Strom für die gesamte Kette. Wird also eine einzige Zelle verschattet, sinkt der Stromfluss durch alle in Serie geschalteten Zellen entsprechend ab – ähnlich einem Wasserschlauch, den man an einer Stelle zudrückt.
Ein konkretes Beispiel: Verschattet man rund 10 Prozent der Fläche eines Moduls so ungünstig, dass davon Zellen in unterschiedlichen Substrings betroffen sind, kann der Ertrag des gesamten Strings unter ungünstigen Bedingungen um 30 bis 50 Prozent einbrechen. Das physikalische Problem ist nicht die fehlende Lichtmenge auf der verschatteten Fläche, sondern die elektrische Drosselwirkung auf alle gesunden Module im selben Strang.
Statische und dynamische Verschattung
Man unterscheidet grundsätzlich zwei Typen. Die statische Verschattung entsteht durch dauerhafte Objekte: ein Nachbargebäude, ein Hügel, ein großer Laubbaum. Sie ist berechenbar, lässt sich planerisch berücksichtigen und betrifft typischerweise größere Modulflächen über längere Zeiträume.
Die dynamische Verschattung hingegen ist tückischer. Schornsteine, Lüftungsrohre, Antennen, Satellitenschüsseln oder dünne Äste werfen schmale, wandernde Schatten, die sich mit dem Sonnenstand über das Dach bewegen. Hinzu kommen saisonale Effekte: Was im Sommer freisteht, kann im Winter durch den flachen Sonnenstand stundenlang im Schatten liegen. Gerade diese kurzfristigen, scheinbar harmlosen Verschattungen werden im Monitoring oft nicht erkannt, weil sie nur wenige Stunden täglich auftreten und im Tagesmittel kaum auffallen – obwohl sie über das Jahr gerechnet erheblich am Ertrag knabbern.
Technische Lösungen zur Verschattungsproblematik
Moderne Module enthalten serienmäßig Bypass-Dioden, die typischerweise je ein Drittel des Moduls überbrücken, sobald dieser Bereich nicht mehr mitliefert. Sie verhindern die schlimmsten Einbrüche und schützen die Zellen vor Hotspots, lösen das Grundproblem aber nicht vollständig.
In diesem Zusammenhang lohnt sich auch ein Blick auf diesen Artikel zum Thema: Planungsreihenfolge.
Leistungsoptimierer und Mikrowechselrichter entkoppeln jedes Modul elektrisch, sodass ein verschattetes Modul nicht mehr den gesamten String ausbremst. Klingt verlockend, ist aber kein Allheilmittel. Bei dauerhafter, großflächiger Verschattung eines kompletten Modulfeldes bringt selbst die beste Elektronik nichts, weil schlicht das Licht fehlt – hier hilft nur eine intelligente Stringaufteilung oder, ehrlich gesagt, ein anderer Standort. Bei leichter und seltener Verschattung wiederum rechtfertigen die Mehrkosten den Zusatznutzen oft nicht. Wirklich sinnvoll sind solche Systeme dort, wo regelmäßig wechselnde Teilverschattungen auf einzelne Module fallen und die Module sonst nicht sinnvoll in separate Strings aufgeteilt werden können.
Häufig ist die elegantere Lösung ein durchdachtes Stringlayout: Module mit ähnlichem Verschattungsprofil zusammenfassen und auf einen eigenen MPP-Tracker legen. Ein guter Hybridwechselrichter mit zwei oder drei unabhängigen Trackers leistet hier oft mehr als nachträglich verbaute Optimierer.
Planung und Verschattungsanalyse
Vor der Installation ist eine Verschattungsanalyse Gold wert. Profis arbeiten mit PVsol, Polysun oder ähnlichen Tools, die Sonnenverlauf und Umgebung dreidimensional simulieren. Auch günstigere Hilfsmittel wie Sonnenstandsdiagramme oder Smartphone-Apps mit AR-Funktion liefern brauchbare Ergebnisse für den Hausgebrauch. Wichtig: Wer beim Installateur anfragt, sollte explizit nach einer Verschattungssimulation fragen – nicht jeder Betrieb bietet sie aktiv an. Konkrete Fragen sind etwa: Wurde der Sonnenverlauf über das Jahr simuliert? Wie ist das Stringlayout an die Verschattungssituation angepasst? Welche Ertragseinbußen werden durch welche Objekte erwartet?
Bestehende Anlagen auf Verschattung prüfen
Wer eine Anlage bereits betreibt, sollte regelmäßig ins Monitoring schauen. Auffällige Ertragsunterschiede zwischen Strings, unerklärliche Leistungsdellen zu wiederkehrenden Uhrzeiten oder ein saisonal schwankendes Muster sind klare Indizien. Als Richtwert gilt: Eine gut ausgerichtete, unverschattete Anlage in Mitteleuropa sollte zwischen 900 und 1100 kWh pro installiertem kWp und Jahr liefern. Wer dauerhaft deutlich darunter bleibt, sollte der Ursache nachgehen – nicht selten ist es ein übersehener Schatten.
Passend dazu haben wir einen weiteren Beitrag zum Thema: Dienstleister.
Verschattung gehört zu den häufigsten und wirkungsvollsten Ertragskillern bei Photovoltaikanlagen, wird in der Praxis aber regelmäßig unterschätzt. Mit sorgfältiger Planung, einer ehrlichen Standortanalyse und gezielten technischen Maßnahmen – vom durchdachten Stringlayout bis hin zu Optimierern, wo sie wirklich Sinn ergeben – lässt sich das Problem deutlich entschärfen. Wer den Schatten ernst nimmt, holt das Maximum aus seinem Dach.
Weitere Informationen zur Verschattung finden Sie auf Wikipedia.
Häufig gestellte Fragen
Was ist Verschattung bei Photovoltaikanlagen?
Verschattung bei Photovoltaikanlagen tritt auf, wenn Objekte wie Gebäude, Bäume oder Schornsteine Schatten auf die Solarmodule werfen. Dies kann den Energieertrag erheblich mindern.
Wie kann Verschattung den Ertrag einer Solaranlage beeinflussen?
Verschattung kann den Ertrag einer Solaranlage drastisch reduzieren, da verschattete Zellen den Stromfluss im gesamten Modulstring beeinträchtigen können.
Welche Arten von Verschattung gibt es?
Es gibt statische Verschattung durch dauerhafte Objekte und dynamische Verschattung durch bewegliche oder saisonale Faktoren wie Äste oder den Sonnenstand.
Welche technischen Lösungen gibt es gegen Verschattung?
Bypass-Dioden, Leistungsoptimierer und Mikrowechselrichter sind technische Lösungen, die helfen können, die Auswirkungen von Verschattung zu minimieren.
Wie kann man Verschattung bei der Planung einer Anlage berücksichtigen?
Eine Verschattungsanalyse vor der Installation kann helfen, potenzielle Verschattungsprobleme zu identifizieren und das Stringlayout entsprechend anzupassen.
